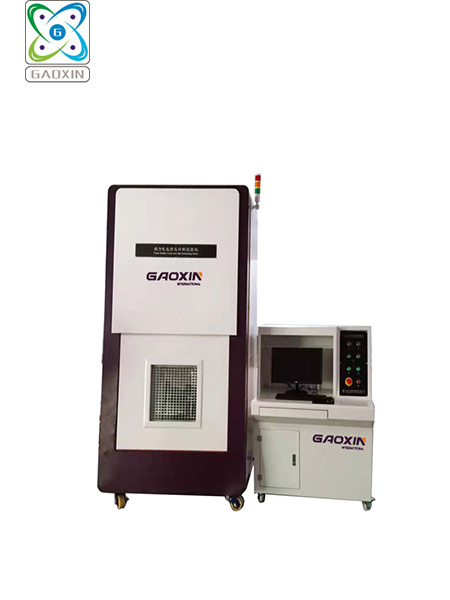

产品名称：动力电池挤压针刺试验机
产品型号：GX-5067-AT20
产品用途：电池挤压针刺试验机是用于模拟动力蓄电池单体、模组、PACK级别电池包及结构件在使用、运输及储存过程中，遭受挤压的情形，人为呈现电池在遭受强大外力挤压时可能出现的不同状况，以考核和评定产品在挤压环境下的安全性。
一、产品名称：动力电池挤压针刺试验机
二、产品型号：GX-5067-AT20
三、产品用途：电池挤压针刺试验机是用于模拟动力蓄电池单体、模组、PACK级别电池包及结构件在使用、运输及储存过程中，遭受挤压的情形，人为呈现电池在遭受强大外力挤压时可能出现的不同状况，以考核和评定产品在挤压环境下的安全性。
四、满足标准：
GB/T 31485-2015 《电动汽车用动力蓄电池安全要求及试验方法》
GB38031-2020《电动汽车用动力蓄电池安全要求》
GB/T 31467.3-2015 《电动汽车用锂离子动力蓄电池包和系统 第3 部分：安全性要求与测试方法》
QC/T 743-2006《电动汽车用锂离子蓄电池》
UL2271《轻型电动车用锂电池安全标准》
UL2580-2013《电动汽车动力电池包安全标准》
IEC62619《储能电池标准》
UL1973《储能电池》
五、动力电池挤压针刺试验机主要技术参数：
驱动方式: |
伺服电机系统； |
有效测试空间: |
W600×D600×H300mm |
压力范围: |
1kN~200kN |
力值分辨率: |
0.1N。 |
力量显示: |
高精度压力传感并通过电脑屏显示 。 |
挤压测试速度: |
1~20mm/s可调,常用挤压速度15mm/s。 |
针刺测试速度: |
1~40mm/s内可调，常用针刺速度（25±5）mm/s。 |
速度控制精度: |
±0.1mm/s。 |
速度分辨率: |
0.1mm/ s。 |
测试行程: |
200mm可调（不含挤压针刺头）。 |
电压采集范围: |
0~10V。 |
数据采集频率: |
100Hz。 |
温度辅助通道: |
通道数1通道， 采集范围-40℃~800℃。 |
采集通道数量: |
压力，形变（位移），电压，温度各1通道。 |
力值单位转换: |
kgf ,lbf ,N, kN。 |
测试保持时间: |
0~9999m，时间状态可随意设置调节变形量工布而自动终止实现。 |
设备体积: |
主机体积:L1300*W1200*H2300mm 控制器体积:L900*W600*H1350mm |
使用电源: |
3∮,AC380V±10﹪，50Hz±2﹪，20KW |
机台重量: |
约2.3T |

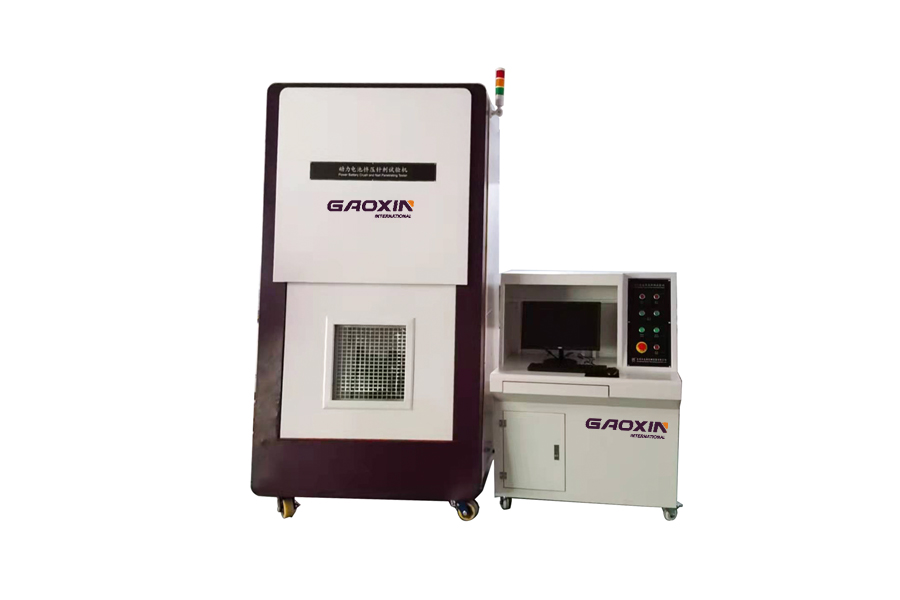

产品名称：动力电池挤压针刺试验机
产品型号：GX-5067-AT20
产品用途：电池挤压针刺试验机是用于模拟动力蓄电池单体、模组、PACK级别电池包及结构件在使用、运输及储存过程中，遭受挤压的情形，人为呈现电池在遭受强大外力挤压时可能出现的不同状况，以考核和评定产品在挤压环境下的安全性。
微信二维码
服务热线：400-688-5200
联系电话：0769-23176684
在线Q Q：2850181809
一、产品名称：动力电池挤压针刺试验机
二、产品型号：GX-5067-AT20
三、产品用途：电池挤压针刺试验机是用于模拟动力蓄电池单体、模组、PACK级别电池包及结构件在使用、运输及储存过程中，遭受挤压的情形，人为呈现电池在遭受强大外力挤压时可能出现的不同状况，以考核和评定产品在挤压环境下的安全性。
四、满足标准：
GB/T 31485-2015 《电动汽车用动力蓄电池安全要求及试验方法》
GB38031-2020《电动汽车用动力蓄电池安全要求》
GB/T 31467.3-2015 《电动汽车用锂离子动力蓄电池包和系统 第3 部分：安全性要求与测试方法》
QC/T 743-2006《电动汽车用锂离子蓄电池》
UL2271《轻型电动车用锂电池安全标准》
UL2580-2013《电动汽车动力电池包安全标准》
IEC62619《储能电池标准》
UL1973《储能电池》
五、动力电池挤压针刺试验机主要技术参数：
驱动方式: |
伺服电机系统； |
有效测试空间: |
W600×D600×H300mm |
压力范围: |
1kN~200kN |
力值分辨率: |
0.1N。 |
力量显示: |
高精度压力传感并通过电脑屏显示 。 |
挤压测试速度: |
1~20mm/s可调,常用挤压速度15mm/s。 |
针刺测试速度: |
1~40mm/s内可调，常用针刺速度（25±5）mm/s。 |
速度控制精度: |
±0.1mm/s。 |
速度分辨率: |
0.1mm/ s。 |
测试行程: |
200mm可调（不含挤压针刺头）。 |
电压采集范围: |
0~10V。 |
数据采集频率: |
100Hz。 |
温度辅助通道: |
通道数1通道， 采集范围-40℃~800℃。 |
采集通道数量: |
压力，形变（位移），电压，温度各1通道。 |
力值单位转换: |
kgf ,lbf ,N, kN。 |
测试保持时间: |
0~9999m，时间状态可随意设置调节变形量工布而自动终止实现。 |
设备体积: |
主机体积:L1300*W1200*H2300mm 控制器体积:L900*W600*H1350mm |
使用电源: |
3∮,AC380V±10﹪，50Hz±2﹪，20KW |
机台重量: |
约2.3T |
