箱体材质：

内箱材质：10mm厚45#钢板镀铬处理并加贴铁氟龙，高强度耐腐蚀及阻燃

外箱材质：1.5 mm厚A3冷板烤漆处理

观察窗：

尺寸：200x200mm三层真空钢化玻璃观察窗，内装高亮度节能照明灯，并有防爆网

排风口：

箱体后部装有排风扇及预留排风管道接口，直径120 mm，接通电源后排风扇立即开启并工作；

箱门：

电机带动精密滚珠丝杆自动升降，左右各有直径25 mm的导向镀铬棒1根

箱门开关：

打开即断电的门限开关，确保没有误操作

测试孔：

左右各有一个直径50 mm的测试孔，方便放入各种温度，电压，电流采集线

挤压方向

对于圆柱形电池，挤压电池的纵轴应与挤压装置的两平板平行，对于方形和软包电池，只对电池的宽面进行挤压，对于硬币式或纽扣式电池，采用电池上下两平面与平板平行的方式进行挤压。1个样品只做一次挤压和针刺试验。

针刺方向

垂直于极板方向。

电池挤压头

标准方形挤压板，易装卸更换（尺寸为20*20cm）

挤压程度

测试过程中只要满足以下条件中的任意一项（以最先达到为准），设备即可卸压，完成挤压测试。

压力范围

1kN~20kN（常用13kN)

传感器分辨率

1/100,000；

压力显示精度

0.01N，：

力量显示

高精度压力传感并通过电脑屏幕显示

控制方式

电脑控制

位移分解度

0.05mm

数据采样频率

100次/秒

压缩空间

300*300*300mm（宽*高*深）

台挤压行程

200mm

机台针刺行程

100mm

延时功能

0-9999(H/M/S可任意设定及调整测试时间)

机台重量

约400kg

机台尺寸

800×800×2130mm(宽×高×深)

使用电源

AC220V，50~60HZ，10A

设备功率

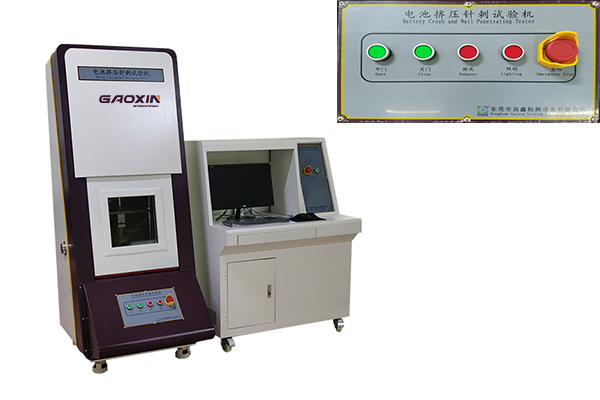

伺服电池挤压针刺试验机2.2KW
