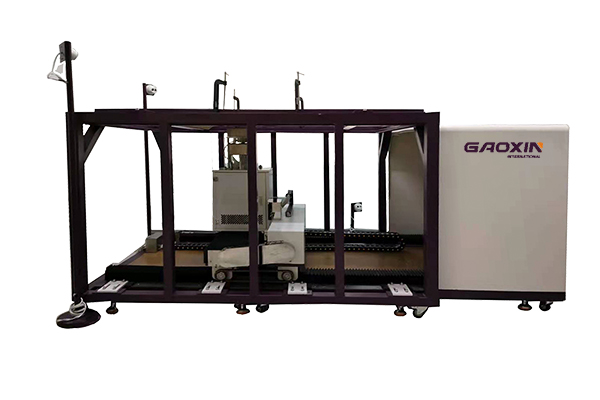

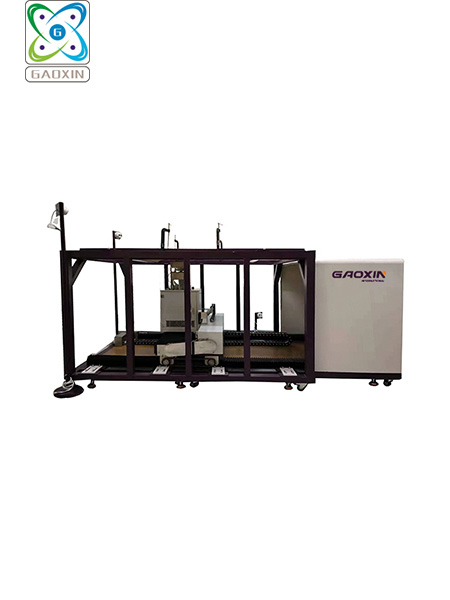

产品名称：电池包底部针刺测试系统（定制款）
产品型号：GX-5068-T
产品用途：
一、产品名称：电池包底部针刺测试系统
二、产品型号：GX-5068-T
三、产品规格参数：
1、底部针刺主机
针刺结构 |
伺服电机螺杆传动结构 |
针刺方向 |
从下向上针刺测试 |
力量范围 |
0-20kN可调 |
力值精度 |
≤0.4%FSR |
针刺速度 |
0.1mm/s-25mm/s(速度可调) |
速度精度 |
相对误差＜0.5%FS |
针刺位移精度 |
相对误差＜0.5%FS |
针刺位移(Z 轴) |
0-300mm |
钢针的安装 |
易于安装和拆卸的结构设计 |
2、电池包支撑架
尺寸 |
满足最大尺寸：W1600*D2300mm 的PACK安装。 |
数量 |
2套 |
承重 |
1t |
防锈耐腐蚀处理 |
需防锈，防火烧，耐腐蚀处理;试验完成后应便于清洁。 |
3、温度电压采集
温度采集通道 |
20个（适配初始传感器） |
温度测量范围 |
0～1500℃，配置耐高温采温线500℃，20根 |
温度精度 |
±1℃ |
温度采集速率 |
20Hz |
电压采集通道 |
2个 |
电压范围 |
0～1000V，配置耐高温采压线500℃，2根 |
电压精度 |
100Hz |
电压采集速率 |
0.5%FSR |
4、电池包底部针刺测试系统的监控系统
系统组成 |
显示器 1 台（显示大屏） ，硬盘录像机 1 台（4 通道， 含 1T 硬盘 1 个， 摄像头 4 个 |
5、LED计时器
计时器 |
独立LED计时器，时分秒显示：00:00:00； 可保存多组累计时间。 |

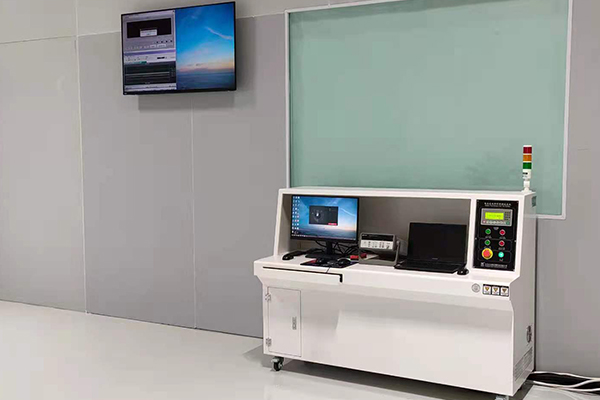

6、设备控制操作柜
尺寸 |
参考：W850 x D650 x H1200mm |
电脑主机 |
联想主机，系统:WIN7 ，CPU:i5 ， 运行内存: 4G ，硬盘: 1t+256SSD ；联想显示器:21寸 |
7、测试系统
远程控制距离 |
控制电脑柜与传动主机靠网线连接,距离可控制在10米以上,把控制电脑柜单独放到一个场地,与针刺主机隔离,确保安全操作。 |
软件的测试方式 |
程序方式;定值方式。 |
同步输出图形 |
高速同步动态采集数据并动态绘制曲线。 |
校准功能 |
测试软件具备对力,位移,速度,时间,总电压,辅助温度等物理量的校准功能,从而校准这些物理量的偏差。 |
安全设计 |
电脑柜上配有急停开关,可以急停整个测试。 |
设备运行安全提醒 |
设备上装有三色报警灯提醒人员,设备当前的测试运行状态.避免误操作。 |
东莞 专业电池包底部针刺测试系统等电池安全性能检测设备,高新技术企业，UL产品认证,厂家直销，品质有保障。电池包底部针刺测试系统测试准确,防爆耐高温等多种特点.
