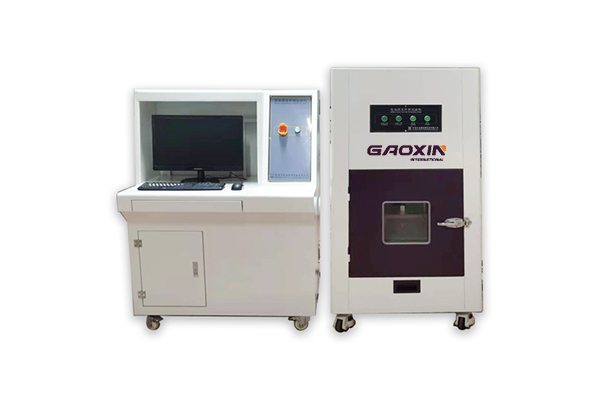

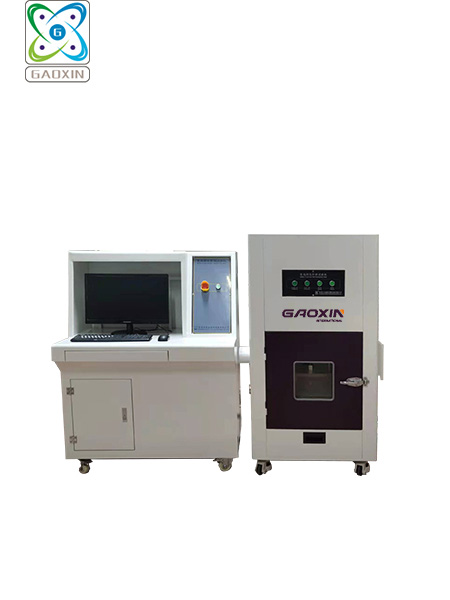

产品名称：电池挤压试验机,电池挤压试验机生产厂家
产品型号：GX-5067-SM1
产品用途：电池挤压试验机被试电池置于两个平面挤压板间被挤压，通过台钳或活塞直径为 32mm 液压 臂施加约 13kN±0.2kN 的挤压力，挤压持续至实际压力达到 13kN±0.2kN,一旦达到最大压力，设备 自动泄压，完成挤压。被测电池以不爆炸，不起火为合格。
一、 产品名称：电池挤压试验机
二、 产品型号：GX-5067-SMT1
三、 电池挤压试验机依据原理典型详述：被试电池置于两个平面挤压板间被挤压，通过台钳或活塞直径为 32mm 液压臂施加约 13kN±0.2kN 的挤压力，挤压持续至实际压力达到 13kN±0.2kN,一旦达到最大压力，设备 自动泄压，完成挤压。被测电池以不爆炸，不起火为合格。
四、电池挤压试验机结构特点：
机台结构 |
上、下两层组成，上层为测试部分，下层为承重部分，控制器为独立放置 |
箱体材质 |
内箱材质：10mm 厚 45#钢板镀铬处理并加贴铁氟龙，高强度耐腐蚀及阻燃 外箱材质：1.5 mm 厚 A3 冷板烤漆处理 |
观察窗 |
尺寸：200x200mm 三层真空钢化玻璃观察窗，内装高亮度节能照明灯 |
排风口 |
箱体后部装有排风扇及预留排风管道接口，直径120 mm，接通电源后排风扇立即 开启并工作； |
箱门 |
单开门，左开式 |
箱门保护开关 |
打开即断电的门限开关，确保没有误操作 |
测试孔 |
左右各有一个直径50 mm 的测试孔，方便放入各种温度，电压，电流采集线 |
控制主板 |
TM-2101CT |
泄压泄爆功能： |
箱体后部有泄爆门，当电池针刺挤压发生爆炸时，箱内压力过大时，泄爆门可自被动冲开，减轻箱内压力，及减少压力对箱门的冲击 |
脚轮 |
设备下方有四个万向脚轮，可自由移动 |
摄像头 |
可在设备内部位置安装摄像头一个，摄像头由客户自备 |
五、电池挤压试验机技术参数：
传动方式 |
伺服电机驱动 |
挤压力 |
13 kN； |
最大压力范围 |
1 kN ~20kN（常用 13 kN) |
控制方式 |
电脑控制 |
位移分解度 |
0.05 mm |
有效空间 |
350*250*300mm（宽*深*高） |
挤压行程 |
300mm |
挤压位置离地面的距离 |
400mm |
机台重量 |
约400kg |
设备外形尺寸 |
750×500×1400mm(宽×深×高 ) |
使用电源 |
AC220V， 50~60HZ， 10A |
设备功率 |
2.2KW |
