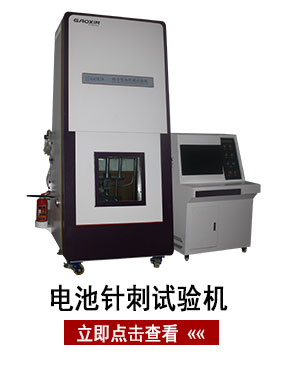

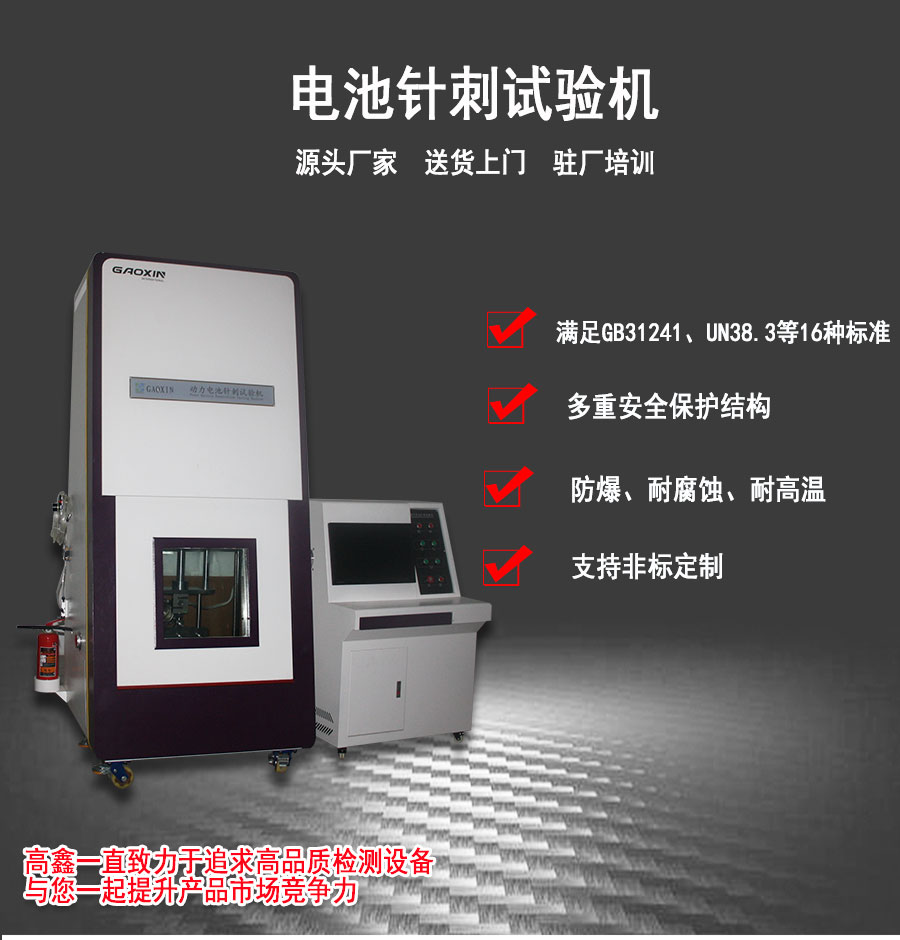

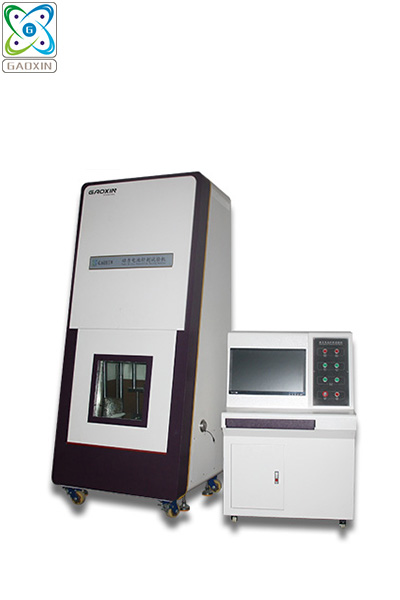

电池针刺试验机

电池针刺试验机
产品参数

产品名称:电池针刺试验机

产品型号:GX-5068-SM

产品用途:电池针刺试验机适用于电池检测机构、科研所、电芯、电池模组、电池包生产厂家各类动力电池单体及模块电池在使用,运输及储存使用过程中,电池遭受尖锐物贯穿的情形;

产品详情



电池针刺试验机适用于电池检测机构、科研所、电芯、电池模组、电池包生产厂家各类动力电池单体及模块电池在使用,运输及储存使用过程中,电池遭受尖锐物贯穿的情形;人工呈现电池在遭受强大外力挤穿刺时可能出现的不同状况,用于评估电池的安全性能;电池针刺试验机在试验时一旦发生需电池起火或爆炸时能保证人身安全和不对试验环境造成危害。

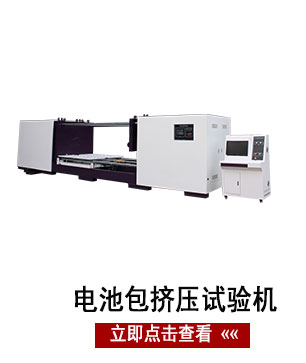

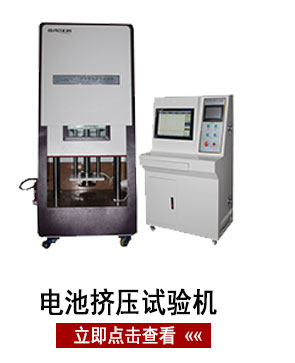

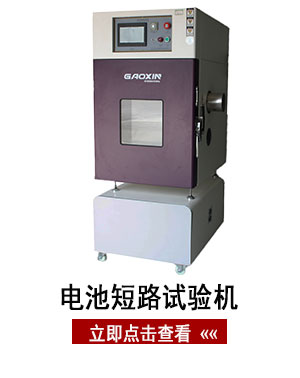

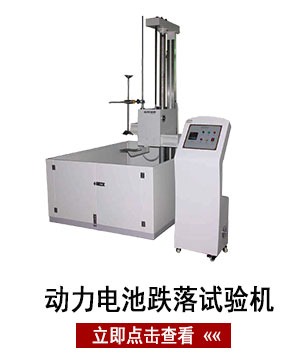

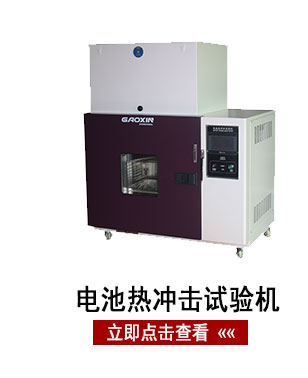

高鑫是一家专业生产电池安全性能检测设备的高新技术企业,除了电池针刺试验机还有电池挤压试验机、电池短路试验机、电池热冲击试验机、电池重物冲击试验机、电池模拟低压高空试验机、电池跌落试验机等和新能源汽车、电动车电池用的一些列电池包试验机,电池整体实验室测试中心的设计于定制;高鑫提供一站式解决服务方案。

一、产品名称:电池针刺试验机
二、产品型号:GX-5068-SM
三、电池针刺试验机依据标准
QC/T 741-2014 《车用超级电容器》
QC/T 742-2006 《电动汽车用铅酸蓄电池》
QC/T 743-2006 《电动汽车用锂离子蓄电池》
QC/T 744-2006 《电动汽车用金属氢化物镍蓄电池》
GB/T 18333.2-2015 《电动汽车用锌空气电池》
GB/T 31484 《电动汽车用动力蓄电池循环寿命要求及试验方法》
GB/T 31485 《电动汽车用动力蓄电池安全要求及试验方法》
GB/T 31486 《电动汽车用动力蓄电池电性能要求及试验方法》
GB/T 31467.1 《电动汽车用锂离子动力蓄电池包和系统 第1部分:高功率应用测试规程》
GB/T 31467.2 《电动汽车用锂离子动力蓄电池包和系统 第2部分:高能量应用测试规程》
GB/T 31467.3 《电动汽车用锂离子动力蓄电池包和系统 第3部分:安全性要求与测试方法》
GB/T 36672-2018 《电动摩托车和电动轻便摩托车用锂离子电池》
GB/T31467.3-2015 《电动汽车用锂离子动力蓄电池包和系统第 3部分 :安全性要求与测试方法》
GB/T 38031-2020 《电动汽车用 动力蓄电池安全要求 》
GB/T 31485-2015 《电动汽车用动力蓄电池安全要求及试验方法》

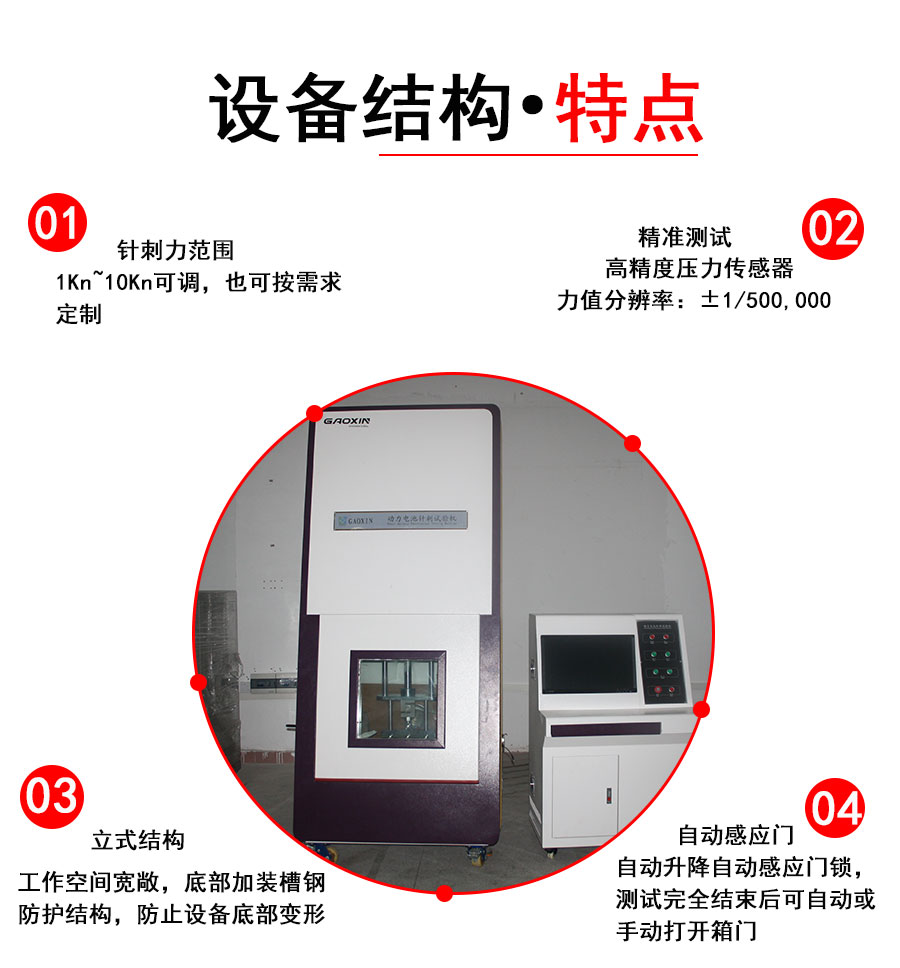

四、动力电池针刺试验机设备主要技术参数:
驱动方式 伺服电机驱动
压力控制 电机控制
设备型式 立式结构,从上至下刺穿
针刺力范围 1kN~10kN可调(可根据您的需求定制)
测量范围 0.5%~100% 全程不分档
力值分辨率 ±1/500,000
力量显示 高精度压力传感器并通过触摸屏显示
可测电池最大尺寸 W600×D600×H300mm
穿刺方向 电池厚度方向(即300mm 方向)
针刺行程 300mm (不含针刺夹具)
位移测量精度 ±0.5%全量程
位移分辨率 0.01mm
针刺速度 0.1~100mm/s
电压测试范围 0~10V
电压测试精度 ±0.1%F.S满量程
电压分辨率 1mV
数据采集频率 ≥100次/秒(100Hz)
单位转换 Lb, N, Kn, Kg
针刺测试时间 0~99H/99M/99S内可任意设定
控制方式

计算机控制,可连接电脑进行控制,

操作界面简洁易操作,性能稳定可靠

针刺头形式

针刺用钢针,单针式与三针式

采用插销式结构,方便更换

试样夹持方式 手动夹持
整机尺寸

L1600*W1300*H2100(mm),

控制箱W850*D600*H1290mm

重量 约1.8T
使用电源

AC380V±10%,50HZ,6kW,

三相四线,可靠接地
