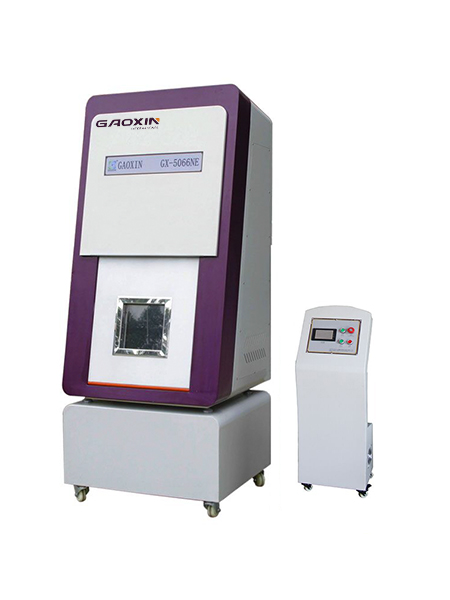

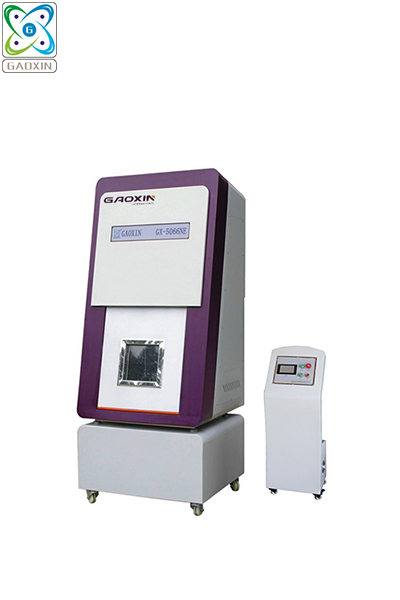

电池重物冲击试验机,电芯撞击测试设备

电池重物冲击试验机,电芯撞击测试设备
产品参数

产品名称:电池重物冲击试验机

产品型号:GX-5066-NE

产品用途:本机适用于电芯、电池(或电池组)在遭受不同质量重物从不同高度通过自由落体撞击在电芯、电池(或电池组)上,导致内部短路的破坏性试验,通过观察期测试结果用于评定电芯、电池(或电池组)

产品详情

一、产品名称:电池重物冲击试验机

二、产品型号:GX-5066-NE

三、依据标准:

UN38.3《联合国危险品运输实验和标准手册第三部》

GB 31241-2014《便携式电子产品用锂离子电池和电池组安全要求》

UL 1642《锂电池标准(安全性)》

UL 2054《安全性标准(锂电池)》

IEC62133-2017《含碱性或非酸性电解液的蓄电池及蓄电池组的安全要求》等测试标准



四、电池重物冲击试验机技术参数:

控制方式

PLC 触摸屏人机界面控制

落球重量

9.1kg和10kg

冲击高度

0~1000mm可调可设定

高度显示

通过触摸屏显示,精确至0.1mm

冲击方式

将落球提升到一定高度后释放,落球在垂直方向自由落下,不倾斜不摇晃

直径为15.8mm(5/8英寸)的不锈钢棒

冲击模式

自由落体冲击

升 降 式

电动升降

控 制 器

独立控制器,远程有线控制,连接线最大距离10

使用气源

0.6~0.8MPa(用户自备气源)



五、试验说明:

将电池按照规定的试验方法充满电后,将电池置于平台表面,将直径为15.8mm±0.2mm的金属棒横置在电池几何中心上表面,

采用重量为9.1kg±0.1kg的重物从610mm±25mm的高处自由落体状态撞击放有金属棒的电池表面,并观察6h。

试验要求:

要求圆柱型电池冲击试验时使其纵轴向与重物表面平行,金属棒与电池纵轴向垂直,

方型电池和软包装电池只对宽面进行冲击试验。

扣式电池进行冲击试验时将金属棒横跨过电池表面中心。

1个样品只做一次冲击试验。

试验评定结果:电池应以不起火、不爆炸为合格。
