产品名称：GX-6055-10000C电池包短路试验机
产品型号：GX-6055-10000C

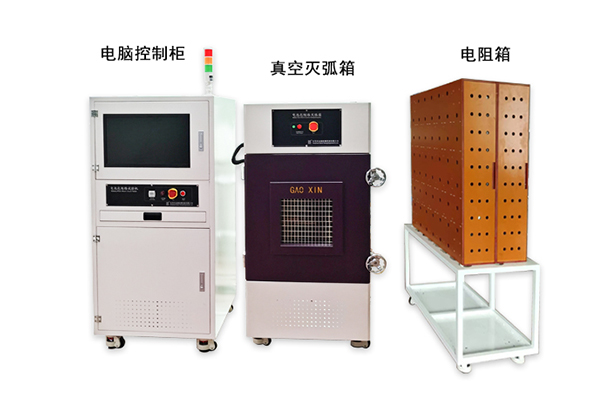

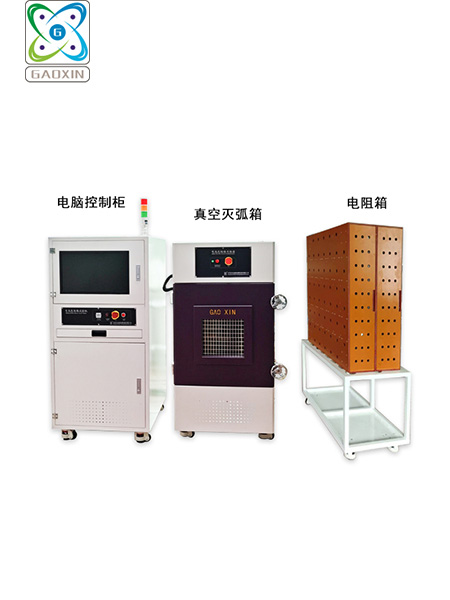

产品用途：电池包短路试验机主要用于新能源项目动力电池电芯、单体、模组、PACK级别电池包及结构件的安全性验证试验。电池包短路设备组成：由短路控制箱，真空灭弧装置，短路端接线，数据采集系统及数据分析用电脑组成。
一、产品名称：GX-6055-10000C电池包短路试验机
二、产品型号：GX-6055-10000C
1.GB31467.3《电动汽车用锂离子动力蓄电池包和系统 第3部分：安全性要求与测试方法》
2.GB/T 31485-2015《电动汽车用动力蓄电池安全要求及试验方法》
3.QC/T 743-2006《电动汽车用锂离子蓄电池》
4.GB/T 18333.2-2015《电动汽车用锌空气电池》
5.UL 2580-2013《电动汽车电池安规标准》
额定短路电流 |
10000A (最大通过电流11000A) |
短路主机尺寸 |
W600 * D1100*H1500 |
电阻箱尺寸 |
W1040*D1180*H300 |
真空灭弧箱尺寸 |
W600*D1000 *H1600 |
冲击电压 |
AC 1kv/1.2-50μs（峰值）1min |
动作时间 |
吸合时间/释放时间≯20ms |
最大工作电流持续时间 |
≥10ms |
直流响应时间 |
≤5μs |
装置回路内阻 |
2~120mΩ |
电寿命 |
5 万次 |
电池包短路试验机电阻箱 |
1.＜2mΩ~120mΩ可调;公差：±1%FS 或1毫欧以内。 2.低内阻铜电缆导线,可通电流 10000A。 |
固定电阻点 |
2mΩ/5mΩ/10mΩ/20mΩ/40mΩ/80mΩ/120mΩ,共7个 |
电缆导线 |
120平方康铜线，每条长2米， 共14条 |
短路主机导线输出 |
左侧 |
内阻柜导线输出 |
后侧 |
控制方式 |
采用远程电脑控制+远程遥控控制方式 |
短路方式 |
机械式吸合（接触器气动吸合式，时间：≤5μs在断开时同步强制断开装置）+真空灭弧装置 |
短路截止条件 |
可通过设定电压及时间参数来实现短路的停止 |
使用电源： |
主机：AC220V , 50HZ，10A 电阻柜：AC220V , 50HZ，10A 防爆箱：AC220V , 50HZ，3A |
整机功率： |
4.0KW |
使用气源 |
0.5~0.8MPa |
产品名称：GX-6055-10000C电池包短路试验机
产品型号：GX-6055-10000C
产品用途：电池包短路试验机主要用于新能源项目动力电池电芯、单体、模组、PACK级别电池包及结构件的安全性验证试验。电池包短路设备组成：由短路控制箱，真空灭弧装置，短路端接线，数据采集系统及数据分析用电脑组成。
微信二维码
服务热线：400-688-5200
联系电话：0769-23176684
在线Q Q：2850181809
一、产品名称：GX-6055-10000C电池包短路试验机
二、产品型号：GX-6055-10000C
1.GB31467.3《电动汽车用锂离子动力蓄电池包和系统 第3部分：安全性要求与测试方法》
2.GB/T 31485-2015《电动汽车用动力蓄电池安全要求及试验方法》
3.QC/T 743-2006《电动汽车用锂离子蓄电池》
4.GB/T 18333.2-2015《电动汽车用锌空气电池》
5.UL 2580-2013《电动汽车电池安规标准》
额定短路电流 |
10000A (最大通过电流11000A) |
短路主机尺寸 |
W600 * D1100*H1500 |
电阻箱尺寸 |
W1040*D1180*H300 |
真空灭弧箱尺寸 |
W600*D1000 *H1600 |
冲击电压 |
AC 1kv/1.2-50μs（峰值）1min |
动作时间 |
吸合时间/释放时间≯20ms |
最大工作电流持续时间 |
≥10ms |
直流响应时间 |
≤5μs |
装置回路内阻 |
2~120mΩ |
电寿命 |
5 万次 |
电池包短路试验机电阻箱 |
1.＜2mΩ~120mΩ可调;公差：±1%FS 或1毫欧以内。 2.低内阻铜电缆导线,可通电流 10000A。 |
固定电阻点 |
2mΩ/5mΩ/10mΩ/20mΩ/40mΩ/80mΩ/120mΩ,共7个 |
电缆导线 |
120平方康铜线，每条长2米， 共14条 |
短路主机导线输出 |
左侧 |
内阻柜导线输出 |
后侧 |
控制方式 |
采用远程电脑控制+远程遥控控制方式 |
短路方式 |
机械式吸合（接触器气动吸合式，时间：≤5μs在断开时同步强制断开装置）+真空灭弧装置 |
短路截止条件 |
可通过设定电压及时间参数来实现短路的停止 |
使用电源： |
主机：AC220V , 50HZ，10A 电阻柜：AC220V , 50HZ，10A 防爆箱：AC220V , 50HZ，3A |
整机功率： |
4.0KW |
使用气源 |
0.5~0.8MPa |
