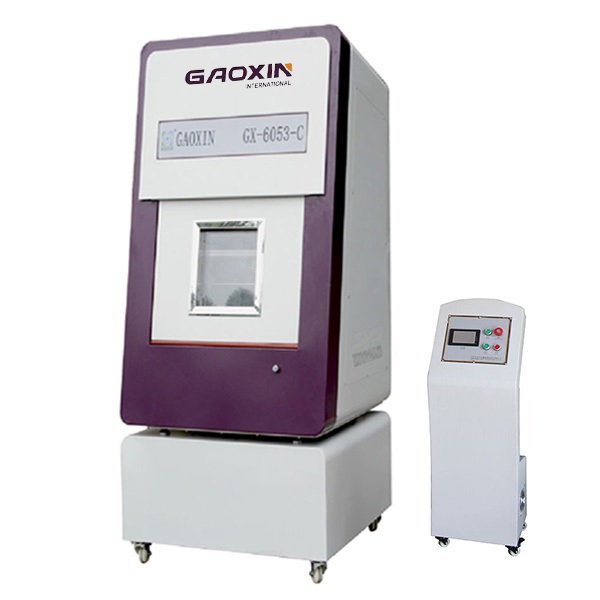

产品名称：电芯抛射测试设备
产品型号：GX-6053-C
产品用途：电芯抛射测试设备适用于锂电池电芯（或电池组）耐燃性试验
一、产品名称：电芯抛射测试设备
二、产品型号：GX-6053-C
三、试验目的：电芯抛射测试设备适用于锂电池电芯（或电池组）耐燃性试验。
四、试验说明：

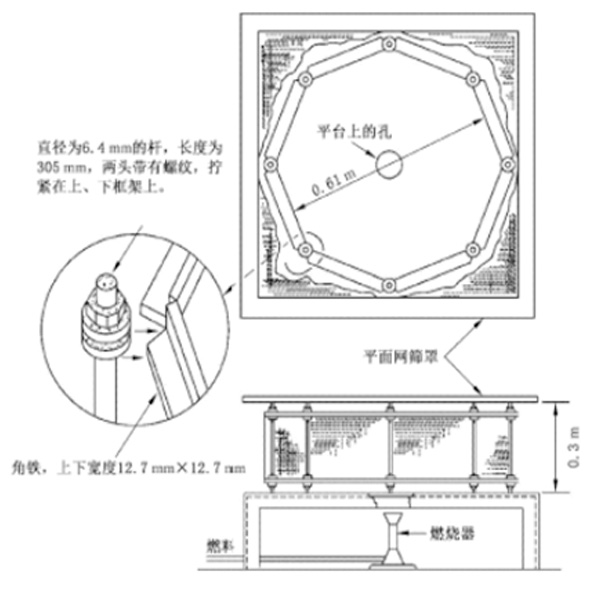

4.1.将测试锂电池或电池组置于一筛网上，筛网由每英寸（25.4mm）有20个开口的钢丝网构成，钢丝直径为0.43mm。筛网位于直径为102mm的圆孔上，孔位于测试工作台的中心。
4.2.设备配置一个燃烧器，可以提供一个人明亮的蓝色火焰（供氧量和甲烷输出压力可调），钢丝网放置距离火焰上方约38mm处，且可发出明亮的红色。
4.3.设备配备一个由金属丝网制成的八面覆盖的金属笼，直径610毫米，高305毫米，用于放置测试样品。金属丝网由直径0.25毫米的铝丝构成，每英寸(25.4毫米)有16根~18根的铝丝；
4.4.保证测试试样在钢丝网上加热直至爆炸或锂电池（电池组）被点燃并被烧完。
4.5.试验结果：试验后，组成电池的部件（粉尘状产物除外）或电池整体不得穿透铝网。
五、依据标准：
5.1.GB31241-2014《便携式电子产品用锂离子电池和电池组安全要求》
5.2.UL 1642《锂电池标准（安全性）》
5.3.UL 2054《安全性标准（锂电池）》
六、电芯抛射测试设备主要规格参数：
6.1.控制方式 |
PLC人机触摸界面 |
6.2.燃 烧 器 |
本生灯 |
6.3.火焰施加时间 |
1S~ 9999S±1S |
6.4.试验圆孔表面直径 |
102mm |
6.5.试验网筛 |
由直径为0.43mm的不锈钢钢丝编织成每英寸含有20个网格的网筛，更换时为整个网筛直接跟换 |
6.6.点火控制器 |
远程遥控点火，试验过程自动控制 |
6.7.远程线控距离 |
无阻隔10米 |
6.8.火焰就网筛高度 |
38mm |
6.9.测试八角罩尺寸及更换方式 |
6.9.1.每对面间距离为24″（610mm），八边形，同时八面为活动型方便更换和拆卸，高度12″(305mm)。 6.9.2：铝网更换方式：八角罩八面皆为可拆开，当铝网损坏时，只需打开相应的铝网框，将铝网平铺在边框上然后降铝网框合上即可完成更换 |
6.10.铝网材质 |
由直径为0.25mm的铝丝编织成每英寸含有16-18网格的网组成 |
6.11.燃烧气体 |
液化石油气或工业甲烷 （由客户自备） |
