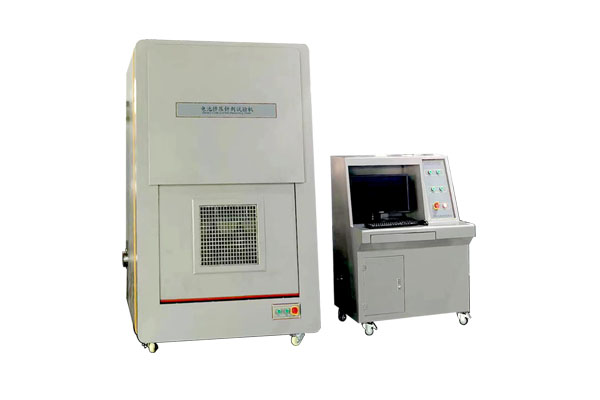

一、产品名称：伺服电池挤压针刺试验机

二、产品型号：GX-5067-SM3T

三、产品用途：电池挤压针刺试验机适用于模拟各类电池在使用，运输，储存或处理家庭废物时，电池遭受挤压或针刺的情形。电池以不爆炸不起火为合格。

1.传动方式：伺服电机驱动

2.挤压方向:

对于圆柱形电池，挤压电池的纵轴应与挤压装置的两平板平行，

对于方形和软包电池，只对电池的宽面进行挤压

对于硬币式或纽扣式电池，采用电池上下两平面与平板平行的方式进行挤压。

3.1个样品只做一次挤压试验。

4.电池挤压头（板）：4套

4.1.标准方形挤压板，易装卸更换（尺寸为30*30cm）

4.2.R=75 波形挤压板，L=800mm ；

4.3.应力挤压头：￠=30mm

4.4.方形软包装电池挤压头R=25mm,L=200 mm,并焊接于一块小钢板上

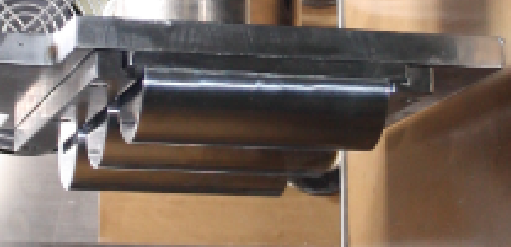

4.5.三个半径为75mm的半圆柱体,半圆柱体间距30mm,如下图：

5.挤压程度：测试过程中只要满足以下条件中的任意一项（以最先达到为准），设备即可卸压，完成挤压测试。

挤压力达到13 kN或30kN；

或电池的电压下降至少100mV(或1/3)；

电池变形量达到原电池尺寸的50%以上（或1/10）等测试条件。

挤压过程中，挤压达到截止条件和挤压装置停止的时间间隔应不大于100ms。

6.压力范围：1 kN ~30kN（常用13 kN&50kN）

7.压力显示精度：0.01N， 传感器分辨率：1/100,000；

8.挤压速度：0.1~20mm/s 内可调

9.力值误差：±0.5%F.S

10.力量显示：高精度压力传感并通过电脑屏幕显示

11.针刺程度：放电池的平面260mm,用直径为3~8mm的无锈蚀钢针以20mm/s~40mm/s度速度贯穿电池最大表面的中心位置，并保持1min.

12.针刺运行方向：从上至下进行刺穿（立式结构）

13.针刺钢针（45°角）：ф3mm，ф4mm，ф5mm，ф6mm，ф7mm，ф8mm的耐高温不锈钢钢针，长度为130mm各5支，共30支。

14.针刺钢针（45°角）ф5mm，ф6mm, ф8mm， ф10mm的耐高温不锈钢钢针，长度为180mm各5支.共20支；

增加2套圆柱电池针刺夹具。

15.针刺速度：0.1-40mm/s

16.针刺速度分辨率：0.1mm/s

17.针刺速度精度：0.1mm/s

18.针刺位移精度：≦±0.5%F.S

19.控制方式：电脑控制

20.单位转换：kg, N, lb

21.位移分解度：0.05 mm

22.数据采样频率：100次/秒

23.压缩有效空间：800*800*400mm（宽*深*高）

24.机台挤压行程：400mm

25.延时功能：0-9999　(H/M/S可任意设定及调整测试时间 )

26.机台重量：约650kg

27.机台尺寸：1230*1230*2300mm(宽*深*高)

28.使用电源：AC220V， 50~60HZ， 10A

29.设备功率：2.2KW
