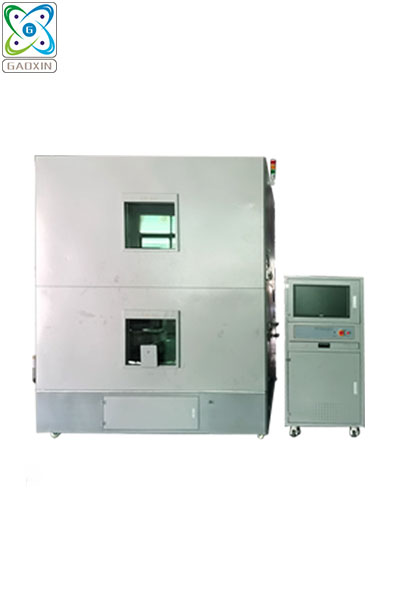

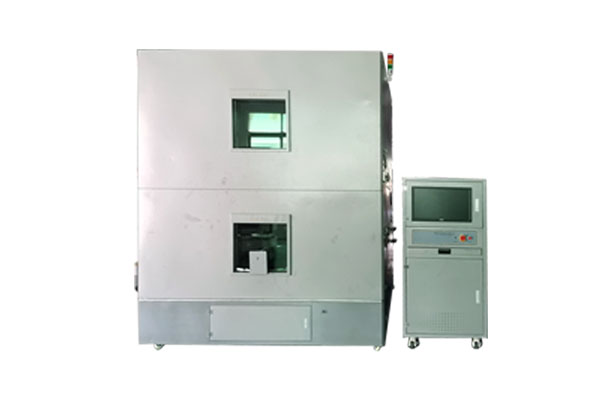

GX-3020-HC200T 锂离子电池安全试验平台

GX-3020-HC200T 锂离子电池安全试验平台
产品参数

产品名称:锂离子电池安全试验平台

产品型号:GX-3020-HC200T

产品说明:锂离子电池安全试验平台是模拟对电池壳壁加热的方式,对蓄电池进行热传导,作为放热的方式, 设备通过大功率高温线与发热板结合的方式,对不同类型的电池,如圆柱形电池,方形电池进行热传导。在热传导的同时采集电池表面的温度变化数据,以温度和电压的变化值做为判定热失控的条件。

产品详情


一、产品名称:锂离子电池安全试验平台

二、产品型号:GX-3020-HC200T

三、产品说明:锂离子电池安全试验平台是模拟对电池壳壁加热的方式,对蓄电池进行热传导,作为放热的方式, 设备通过大功率高温线与发热板结合的方式,对不同类型的电池,如圆柱形电池,方形电池进行热传导。在热传导的同时采集电池表面的温度变化数据,以温度和电压的变化值做为判定热失控的条件。





1.设备热失控主控及触发单元系统组成

热失控触发采用加热触发和燃烧触发两种方式,同时配备电池信息采集单元,采集电池的温度、电压和电流。

2.触发方式:

加热触发

2.1.加热通道

2通道,加热片、加热丝各使用一个加热通道,加热输出电压可调

2.2.加热方式

平面状加热装置(适用于硬壳及软包电池),发热丝加热两种

2.4.发热介质

方形发热板(上面覆盖金属导热板)和发热丝

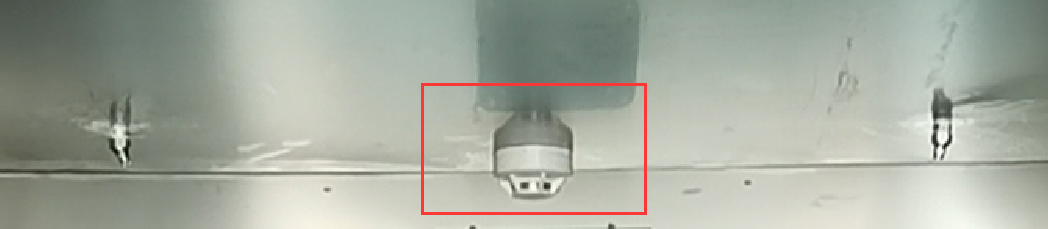

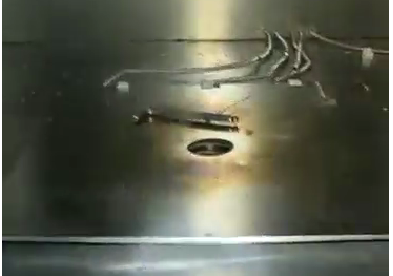

2.5.发热介质图片


2.6.电池放置板尺寸

800X 800mm(长*宽)

2.7.加热温度范围

常温+10℃~ 400℃,加热最高温度可达400℃

2.8.升温速率

≥25℃/min

2.9.加热装置功率

最高加热功率:3500W ,

单通道最小功率:30W ,加热功率范围可调(30~3500W)

2.10.温度分辩率

0.1℃

2.11.温度稳定度

0.5℃

2.12.保温装置

无熔丝开关、超温保护开关、瓷质保险丝

2.13.温度传感器

高精度电子温度传感器

2.14.测试电池数量

每次只测试一个电池(或1组电池)

2.15.控制方式

PC控制(计算机控制)

2.16.控制形成与终止条件

a.触发对象产生电压降,且下降值超过初始电压的25%;

b.监测点温度达到制造商规定的最高工作温度;

c.监测点的温升速率dT/dt≥1/s,且持续3s以上。

d.以上a)+c) 或b)+c) 条件发生时,判定电也单体发生热失控

e.加热过程中及加热结束1h 内,如果发生起炎、爆炸现象,试验应终止并判定为发生热失控。

2.17.温度采集系统

2.17.1.采集范围:0~1000℃

2.17.2.温度分辨率:优于0.1℃

2.17.3.温度采集精度:±0.5℃

2.17.4.温度采集通道: 40通道

2.17.5.温度传感器:本机标配K型热电偶

2.17.6.采集频率:100次/s

2.18.电压采集系统

2.18.1.采集范围:0-100V;

2.18.2.采集精度:±1%F.S

2.18.3.动作方式:2重积分方式

2.18.4.标配通道数: 20通道

2.18.5.采集频率: 100次/s

2.18.6.电压分辨率:0.1V

2.19.电流采集

2.19.1.采集范围:0-1000A

2.19.2.采集精度:±1%F.S

2.19.3.动作方式:2重积分方式

2.19.4.标配通道数: 1通道

2.19.5.采集频率:100次/s

2.19.6.分辨率:0.1A

3.触发方式:燃烧触发

3.1控制方式

PC控制

3.2.火焰施加时间

0~ 9999秒±0.1秒

3.3.试验圆孔表面直径

102mm

3.4.试验网筛

由直径为0.43mm(0.017inch)的不锈钢钢丝编织成美英寸含有20个网格的网筛

3.5.远程线控距离

无阻隔10米

3.6.火焰离网筛高度

38mm

3.7.测试八角罩尺寸

每对面间距离为24″(610mm,允差不大于±0.5%),八边形,同时八面为活动型方便更换和拆卸,高度12″(305mm)。

3.8.八角罩材质

直径为0.010inch (0.25mm)的钢丝编织成每英寸含有16-18网格的网组成。

3.9.点火装置自动移除

喷淋消防液时,可控制移开控制器

移除装置驱动:交流电机

导向装置通过丝杆电动向设备一侧移动

电机控制:在控制器上可手动控制

3.10.点火方式

通过遥控器可远距离遥控点火

4.气体采集及组分检测单元主要规格叁数:

4.1.抽气位置及接口规格

接口位置在设备后部,抽气接口为DN15管牙

4.2.气体采样泵

配套储气瓶一个:容积30L ,配备烟雾报警感应装置。

4.3.烟雾报警感应装置


4.4.抽取步骤

4.4.1.抽气接口连接真空泵,真空泵另一头连接储气钢瓶。

4.4.2.启动真空泵正常运行,真空箱的气体将不断地被输送至钢瓶内,保存在钢瓶内。

4.4.3.抽取完成后,关闭钢瓶的出口阀门,防止回收后的气体倒流回真空箱内,关闭真空泵,拧紧钢瓶,完成气体收集动作。

4.4.1.氧气检测(O2

2.4.1.1.检测气体:空气中的排放氧气O2浓度

2.4.1.2.检测范围:0-2000ppm

2.4.1.3.分辨率 :1ppm

配件说明书,详见附件

4.4.2.一氧化碳检测( CO)

2.4.2.1.检测气体:空气中的排放一氧化碳 CO 气体

2.4.2.2.检测范围:0-20000ppm

2.4.2.3.分辨率:1ppm

配件说明书详见附件

4.4.3.二氧化碳检测(CO2)

2.4.3.1.检测气体:空气中的排放二氧化碳 CO2气体

2.4.3.2.检测范围:0-20000ppm

2.4.3.3.分辨率:1ppm

配件说明书,详见附件

4.4.4.氟化氢检测(HF)

2.4.4.1.检测气体:空气中的排放氟化氢 HF 气体

2.4.4.2.检测范围:0-20000ppm

2.4.4.3.分辨率:1ppm

配件说明书,详见附件

4.5.电源功率

7KW

4.6.控制箱尺寸

1000*600*1350 mm ( 长*宽*高)

4.7.设备重量

1600kg

4.8.控制器重量:

120kg

4.9.使用电源

1∮,380V, 50HZ,20A
