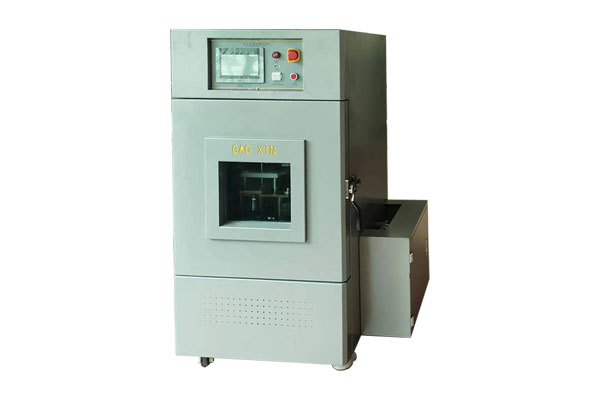

产品名称：动力电池短路试验机
产品型号：GX-6055-5000B
产品用途：本机综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合内阻范围为＜1mΩ，从而获得试验要求的最大短路电流；本机的短路装置的线路设计上须能够承受大电流的冲击和安全短路保护功能，所以我们选用了工业级接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。同时具备二重保护功能避免主接触器不断开的情形发生。
一、产品名称：动力电池短路试验机
二、产品型号：GX-6055-5000B
三、产品用途：本机综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合内阻范围为＜1mΩ，从而获得试验要求的最大短路电流；本机的短路装置的线路设计上须能够承受大电流的冲击和安全短路保护功能，所以我们选用了工业级接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。同时具备二重保护功能避免主接触器不断开的情形发生。
冲击电压 |
AC 1kv/1.2-50μs（峰值）1min |
直流响应时间 |
≤5μs |
动作特性 |
冷态吸合电压＜66％Us 5％Us＜冷态释放电压 ＜30％Us， |
动作时间 |
吸合时间/释放时间≤100ms |
短路测试工位 |
1工位 |
电压采集范围 |
0~100V |
电压采集通道 |
1通道 |
电流采集范围 |
0~5000A |
电流采集通道 |
1通道 |
温度采集范围 |
-40~1000℃ |
温度采集通道 |
2通道 |
温度传感器 |
2条K型热电偶 |
短路回路电阻 |
1组，短路端接线连接端口为铜端子，阻值分别为＜1mΩ |
短路方式 |
机械式气动吸合 |
机械寿命 |
35万次 |
电寿命 |
阻性负载5万次，感性负载：阻性负载60%le,2万次 |
控制方式 |
近程采用触摸屏控制+远程遥控器控制方式 |
遥控距离 |
无固体阻隔7米 |
测试端接线 |
2对 |
测试对象 |
储能电池 |
控制箱尺寸 |
约W700*D700*H1300mm |
控制箱材质 |
箱体底板材质为45#模具钢，厚度10mm, 箱体外壳采用冷轧钢板双面高温烤漆处理，厚度1.5mm |
净重 |
约520kg |
使用电源 |
1∮，220VAC±10%，50Hz, |
使用气源 |
0.6~0.8MPa（用户自备气源） |
，是一家专注研发、精准设计、高品质生产、网络推广营销为一体，专业从事半自动化、自动化检测设备，是专业制造品管仪器仪表的高新技术企业。欢迎有需求的新老客户来电咨询！
