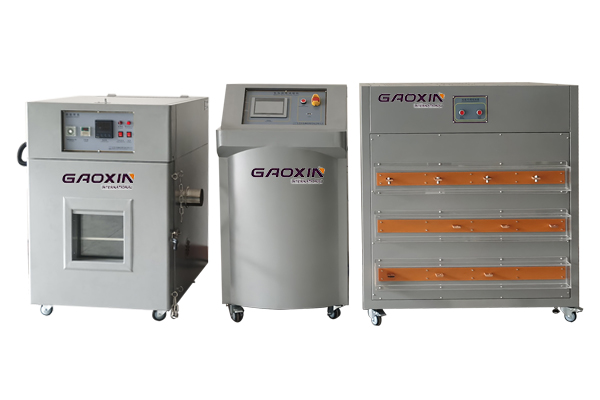

产品名称：电池短路试验机（高温防爆箱+触摸屏控制器+电阻箱）
产品型号：GX-6055-NT5
产品用途：电池短路试验机综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合内阻范围≤80±20mΩ，从而获得试验要求的最大短路电流；另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。
一、产品名称：电池短路试验机（高温防爆箱+触摸屏控制器+电阻箱）
二、产品型号：GX-6055-NT5
三、产品用途：本设备综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合内阻范围≤80±20mΩ，从而获得试验要求的最大短路电流；另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。
工作电压： |
交流220V 50Hz-60Hz; |
冲击电压： |
AC 1kv/1.2-50μs（峰值）1min |
动作特性： |
冷态吸合电压≯66％Us，冷态释放电压 ≯30％Us，≮5％Us |
短路方式： |
气动吸合式 |
可测电池最大电压： |
100V |
直流响应时间： |
≤5μs |
最大短路电流： |
1000A |
装置回路内阻： |
≤5mΩ，≤10mΩ，≤20mΩ，≤30mΩ，≤40±10mΩ，≤50mΩ，≤60±20mΩ，≤80±20mΩ（可调） |
动作时间： |
吸合时间/释放时间 ≯30ms |
箱体温度范围： |
常温+10~150℃ |
温度均匀度： |
±1.5℃ |
温度波动度： |
±0.5℃ |
可设置循环： |
≥500次循环 |
通道数： |
5 通道，每个电池 1 通道 |
电阻可调范围： |
≤5mΩ，≤10mΩ，≤20mΩ，≤30mΩ，≤40±10mΩ，≤50mΩ，≤60±20mΩ，≤80±20mΩ（可调） |
高温箱测试箱内箱尺寸： |
600*600*600mm （宽*高*深） |
高温箱测试箱外箱尺寸： |
约850*1250*800 mm（宽*高*深） |
电阻箱尺寸： |
500 *1290*1220 mm （宽*深*高，立式） |
工作环境： |
温度-10℃~100℃ ，湿度 10~90%无凝露 |
使用电源： |
AC220V , 50HZ，15A |
整机功率： |
3.5KW |
使用气源： |
0.5~0.8MPa |
