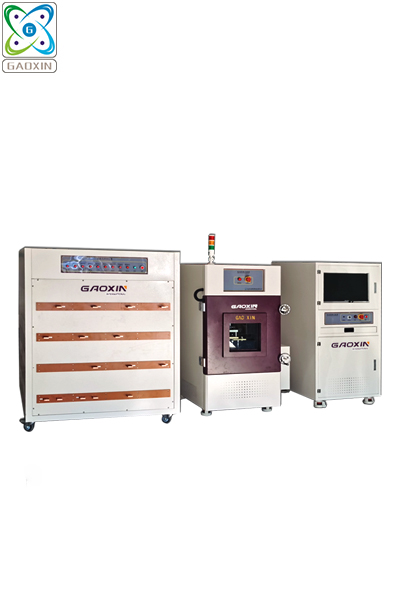

产品名称：电池短路试验机
产品型号：GX-6055-5000CT
产品用途：本设备综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合内阻范围≤5mΩ，从而获得试验要求的最大短路电流；另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验资料的准确性。
一、产品名称：电池短路试验机
二、产品型号：GX-6055-5000CT
三、产品用途：本设备综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合内阻范围≤5mΩ，从而获得试验要求的最大短路电流；另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验资料的准确性。
测试工位 |
1工位 |
额定短路电流 |
5000A (最大通过电流 5000A) |
控制器尺寸 |
W738*D800*H1537mm |
电阻箱尺寸 |
W1215 *D1250*H1598 mm |
真空灭弧箱尺寸 |
W864*D953 *H1494 mm |
冲击电压 |
AC 1kv/1.2-50μs（峰值）1min |
动作特性 |
1.冷态吸合电压≯66％Us 2.冷态释放电压≯30％Us，≮5％Us |
动作时间 |
吸合时间/释放时间≯20ms |
机械寿命 |
30 万次 |
可调电阻箱 |
1.共8档，≤1 mΩ，≤3 mΩ，≤5 mΩ，≤10 mΩ，≤20 mΩ，≤25mΩ，30mΩ±10MΩ, 80 mΩ±20 mΩ 2.电阻材质：纯康铜导线，可通电流5000A。 3.箱体材质：1.5mm镀金喷塑 |
控制方式 |
采用远程电脑控制+远程遥控控制方式 |
使用电源： |
1.真空灭弧箱：AC220V , 50HZ，10A 2.电阻柜： AC220V , 50HZ，10A 3.控制器：AC220V , 50HZ，10A |
整机功率： |
4.10KW |
使用气源 |
0.5~0.8MPa |
