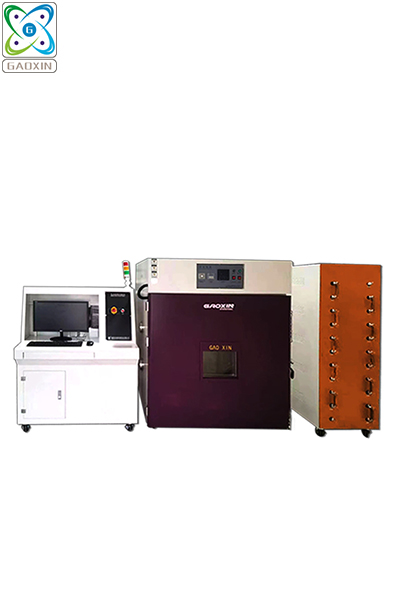

GX-6055-NTC 温控型电池短路试验机

GX-6055-NTC 温控型电池短路试验机
产品参数

产品名称:温控型电池短路试验机

产品型号:GX-6055-NTC

产品用途:精密温控型电池短路试验机综合多种电池短路试验标准要求而设计,按标准要求短路装置必须符合内阻范围80mΩ±20或≤10mΩ从而获得试验要求的最大短路电流;另外在短路装置的线路设计上也须能够承受大电流的冲击,所以我们选用了工业级直流机械式吸合接触器及全铜接线柱和内部铜板导流,宽厚的铜板有效提高散热效果,使大电流短路装置更安全,有效减少试验设备的损耗,确保试验数据的准确性。

产品详情


一、产品名称:温控型电池短路试验机

二、产品型号:GX-6055-NTC

三、产品用途:精密温控型电池短路试验机综合多种电池短路试验标准要求而设计,按标准要求短路装置必须符合内阻范围80mΩ±20或≤10mΩ从而获得试验要求的最大短路电流;另外在短路装置的线路设计上也须能够承受大电流的冲击,所以我们选用了工业级直流机械式吸合接触器及全铜接线柱和内部铜板导流,宽厚的铜板有效提高散热效果,使大电流短路装置更安全,有效减少试验设备的损耗,确保试验数据的准确性。



工作电压:

交流220V 50Hz-60Hz;

冲击电压:

AC 1kv/1.2-50μs(峰值)1min

动作特性:

冷态吸合电压≯66%Us

冷态释放电压≯30%Us,≮5%Us

短路方式:

气动吸合式

可测电池最大电压:

100V

直流响应时间:

≤5μs

最大短路电流:

1000A

短路电阻箱

9档可调,分别是20mΩ,30 mΩ, 40mΩ,50mΩ,60mΩ,70mΩ,80mΩ,90mΩ,100mΩ

电流,电压,温度采集通道

总共8通道采集

遥控距离

无固体阻隔7米

箱体温度范围:

常温+10~150℃

动作时间:

吸合时间/释放时间 ≯30ms

测试箱内箱尺寸:

1000*1000*1000mm (W*D*H)

测试箱外箱尺寸:

1300*1500*1620mm mm (W*D*H)

电阻尺寸

1090*1230*500mm(宽*深*高)

机械寿命:

40万次

工作环境:

温度-10℃~100℃ 湿度10~90%无凝露

使用电源:

AC380V , 50HZ ,20A

设备功率:

7.5KW
