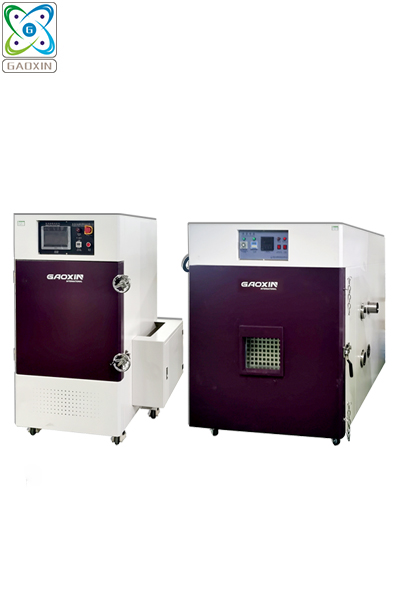

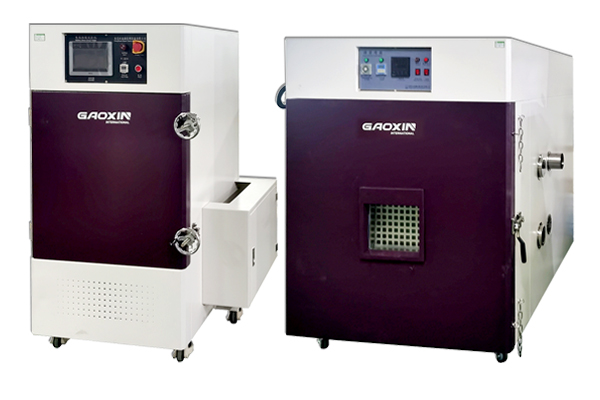

GX-6055-10000AH 温控型动力电池短路试验机

GX-6055-10000AH 温控型动力电池短路试验机
产品参数

产品名称:温控型动力电池短路试验机

产品型号:GX-6055-10000AH

产品用途:本机综合多种电池短路试验标准要求而设计,按标准要求短路装置必须符合内阻范围为<=20mΩ或80mΩ±20 mΩ,从而获得试验要求的最大短路电流;本机的短路装置的线路设计上须能够承受大电流的冲击和安全短路保护功能,所以我们选用了工业级接触器及全铜接线柱和内部铜板导流,宽厚的铜板有效提高散热效果,使大电流短路装置更安全,有效减少试验设备的损耗,确保试验数据的准确性。同时具备二重保护功能避免主接触器不断开的情形发生。

产品详情


一、产品名称:温控型动力电池短路试验机

二、产品型号:GX-6055-10000AH

三、产品用途:本机综合多种电池短路试验标准要求而设计,按标准要求短路装置必须符合内阻范围为<=20mΩ或80mΩ±20 mΩ,从而获得试验要求的最大短路电流;本机的短路装置的线路设计上须能够承受大电流的冲击和安全短路保护功能,所以我们选用了工业级接触器及全铜接线柱和内部铜板导流,宽厚的铜板有效提高散热效果,使大电流短路装置更安全,有效减少试验设备的损耗,确保试验数据的准确性。同时具备二重保护功能避免主接触器不断开的情形发生。



冲击电压

AC 1kv/1.2-50μs(峰值)1min

直流响应时间

≤5μs

动作特性

冷态吸合电压66%Us

5%Us<冷态释放电压 <30%Us,

动作时间

吸合时间/释放时间≤20ms

短路测试工位

1工位

箱体温度范围:

常温+10~150℃

温度控制器

LED温度显示器

短路方式

机械式气动吸合

机械寿命

35万次

控制方式

近程采用触摸屏控制+远程遥控器控制方式

测试对象

模组以及单体电芯(包括圆柱,方形,软包电芯)

防爆箱内箱尺寸

W1000*D1000*H1000mm

防爆箱外箱尺寸

W1200*D1400*H1500mm

控制箱尺寸

W700*D700*H1300mm

安装运输

底部带脚轮,方便移动,并有强力脚撑配合,使设备稳固。

550kg

使用电源

1∮,220VAC±10%,50Hz,

使用气源

0.6~0.8MPa(用户自备气源)
