GX-6055-3000CT3 电池短路试验机

GX-6055-3000CT3 电池短路试验机
产品参数

产品名称:电池短路试验机

产品型号:GX-6055-3000CT3

产品概述:电池短路试验机遥控大电流短路装置综合多种电池短路试验标准要求而设计,即满足GB 31485等标准规范要求,短路装置必须符合内阻范围≤5mΩ,从而获得试验要求的最大短路电流。

产品详情


一、产品名称:电池短路试验机

二、产品型号:GX-6055-3000CT3

三、产品概述:电池短路试验机遥控大电流短路装置综合多种电池短路试验标准要求而设计,即满足GB 31485等标准规范要求,短路装置必须符合内阻范围≤5mΩ,从而获得试验要求的最大短路电流。

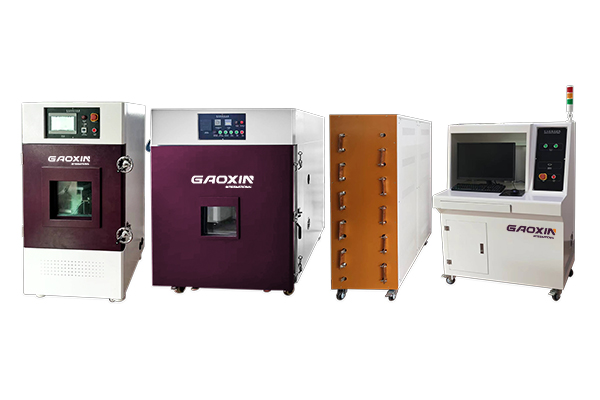

GX-6055-3000CT3 电池短路试验机-1.jpg


工作电压:

交流220V 50Hz-60Hz;

冲击电压:

AC 1kv/1.2-50μs(峰值)1min

动作特性:

冷态吸合电压≯66%Us,冷态释放电压 ≯30%Us,≮5%Us

短路方式:

气动吸合式

可测电池最大电压:

100V

直流响应时间:

≤5μs

最大短路电流:

3000A

测试通道:

1通道 ,每次测试1个电池

装置回路内阻及接线量:

≤2MΩ、3MΩ、4MΩ、5mΩ、20 mΩ、80±20 mΩ(六个档电阻)

动作时间:

吸合时间/释放时间 ≯30ms

电压采集:

测量电压:0-100V,保证试验精度

显示精度:F.S ±0.2%FS

动作方式:2重积分方式

显示精度:0.1V

采集频率:100HZ

通道数:1通道

电流采集:

测量电流:0-3000A

显示精度:F.S ±0.5% FS

动作方式:2重积分方式

显示精度:0.1A

采集频率:100HZ

通道数:1通道

温度采集:

测量电流:0℃-950℃

显示精度:0.1℃

采集精度: ± 0.5℃

动作方式:2重积分方式

采集频率:10HZ

通道数:2通道

电流,电压,温度采集通道:

总共4通道采集

数据分析:

软件控制上与日置采集数据可结合分析,生成曲线。

箱体温度范围:

常温+10℃ ~150℃

温度分辨率:

0.1℃

温度均匀度:

±2℃

温度波动度:

±0.5℃

温度控制器:

PLC触摸屏显示

数据存储:

通过USB数据存储导出方式

温控箱材质:

内箱:SUS#304不锈钢板,外箱钢板烤漆

保温材质:

高效压缩玻璃保温棉

防爆温箱内箱尺寸:

1000*1000*1000mm (宽*深*高)

防爆温箱外箱尺寸:

1200*1300*1360mm(宽*深*高)

真空灭弧箱尺寸:

800*950*1500mm(宽*深*高)

六档电阻箱尺寸:

1090*1230*500 mm(宽*深*高)

控制方式:

PLC彩色触摸屏+电脑控制

总电源:

AC220V±10%,50±2Hz,30A

使用气源:

0.5~0.8MPa(用户自备)

机械寿命

30万次

安全保护:

具有过载、欠压、缺相、超电流、防爆等基本保护功能。
